500X泄壓閥/持壓閥產品概述

500X泄壓閥/持壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統、利用水力自動操作，既可以作泄壓閥，又可作持壓閥用。做泄壓閥時�？删S持供水路壓力在設定的安全值之下，保持主閥上游供水壓力。其工作原理，當導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口，此時主閥出于開啟狀態。當進口壓力超過導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉，作泄壓閥時，各球閥常開。當導閥調整為持壓狀態時，只要主閥進口水壓底于導閥設定值，導閥即關閉。主要控制使升壓，主閥關閉。當主閥上游供水壓力超過導閥排至出口。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。本產品利用水力自力控制。不需要其他裝置和能源，保養簡便，一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

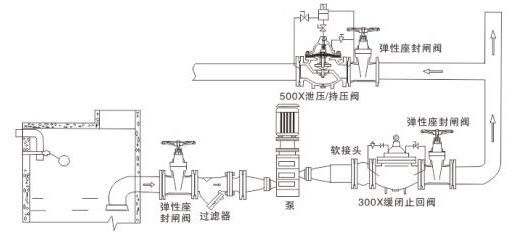

500X泄壓閥/持壓閥安裝示意圖

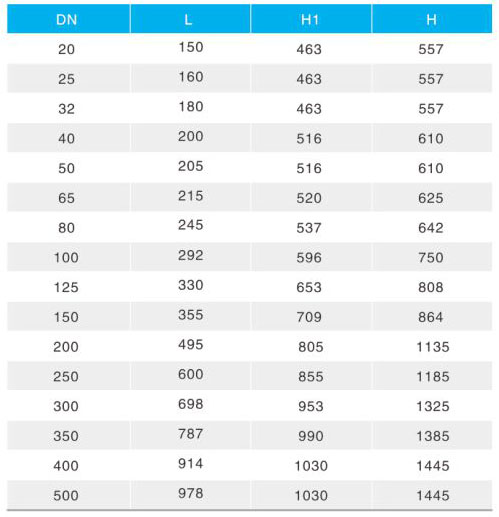

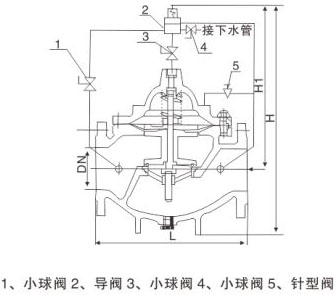

500X泄壓閥/持壓閥主要連接外形尺寸
