BFDG7（H41HR/M43HX）管力閥產品概述

管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥后的產品。通過對閥門的流體設計，形成直線形流道，能耗低、運行穩，密封呢個效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好的消除水錘危害。保護水泵極管網系統安全。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在到導柱之間上下往復完成閥門開閉工作。

管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程監測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型、等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小，重量輕，適用于大口徑管路系統�？蓮V泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等輸送系統。

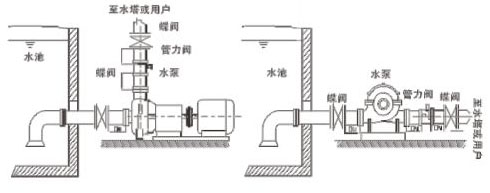

BFDG7（H41HR/M43HX）管力閥安裝示意圖

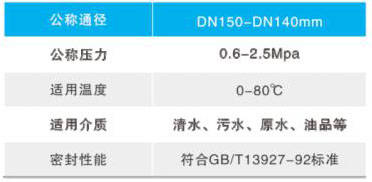

BFDG7（H41HR/M43HX）管力閥主要技術參數

BFDG7（H41HR/M43HX）管力閥安裝說明

1.管力閥可立式安裝，也可臥式安裝。為了安裝維修方便，在空間許可時，應優先考慮臥式安裝，應保證閥軸水平。

2.當閥門關閉時，閥板光面應為進口方向，裝有閥軸有控制缸頂桿的一面為出口方向。嚴禁反向安裝。與相鄰閥門、彎道等距離不小于1DN。

3.臥式安裝時，為了改善管道受力狀況，當閥門口徑大于900mm時，可設置支架或基礎。

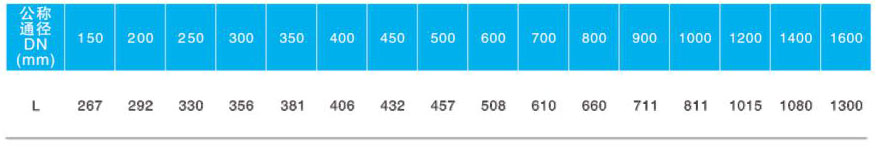

BFDG7（H41HR/M43HX）管力閥主要連接外形尺寸
