LH45X限流止回閥產品概述

LH45X限流止回閥主要用于多泵并聯使用時安裝與水泵壓出口，起限制水泵工作流量，防止停泵回流作用。

LH45X限流止回閥功能和作用：

一、限流功能

該閥安裝于水泵出口，在單泵氣動和非全數設計工作時，多功能泵起限制流量作用，使泵在較高效率狀態下工作；防止電機受水泵低揚程、大流量、低效率是，發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。其限流原理為：依據水泵的設計工況揚程，導閥自動檢測并和控制水泵的實際工作揚程，以限制水泵的工作流量，限制電機的負載。該閥設定一個實際工作氣揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，是實際工作揚程加大；當水泵工作揚程大于設定揚程時，閥門阻力小�？刂茪鈸P程的設定值可以按電機額定電流設計，也可以按高效率工況設計，該閥門工作揚程設定值可調，一般出廠設定值為設計工況揚程。

二、止回功能

該閥的止回功能等同于微阻緩閉止回閥，且無關閉噪音，零回流。此閥主要作用于多泵并聯使用時安裝與水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥-主閥構造，結構緊湊，重量較輕。

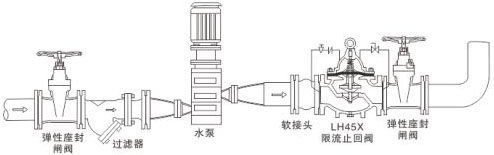

LH45X限流止回閥安裝示意圖

LH45X限流止回閥主要零部件材料

LH45X限流止回閥主要連接外形尺寸
