700X水泵控制閥產品概述

700X水泵控制閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微型過濾器和壓力表組成水力控制接管系統。水泵需停止工作時，先由進口壓使主閥關閉90%后，水泵停止運轉。剩下10%由回水關閉�？深A(yù)防水錘現象發生。其工作原理：當水泵工作閥門向下游供水時，電磁導閥全開，針閥調至適當開度，上游水經針閥、單向閥進入主閥控制室，經電磁導閥流出，此時主閥控制室的壓力保持主閥處于合適的開度，保持下游正常供水。當水泵停止工作時，電磁導閥先關閉，主閥控制室停止排水，控制室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下游回水經單向閥進入主閥控制室，控制室壓力升高，主閥被關閉。本產品利用電磁導閥控制，不需要其他裝置和能源。節約能源，保養簡便，停泵平穩，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

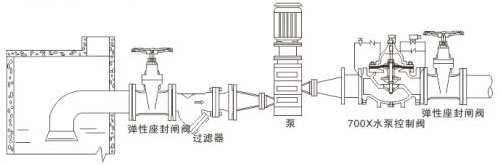

700X水泵控制閥安裝示意圖

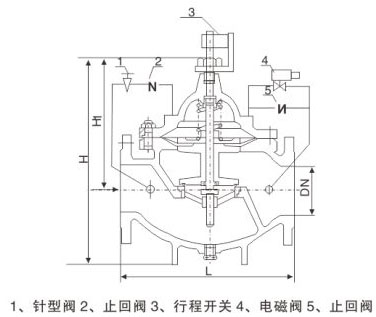

700X水泵控制閥主要連接外形尺寸
