800X壓差旁通平衡閥產品概述

800X壓差旁通平衡閥由主閥，壓差控制導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信號進行比較，輸出主閥開度信號，控制主閥開度，從而控制主閥的進出口壓差在設定值上。其工作原理是，當主閥進出口間壓差變化時，接管A和接管B間壓差發生變化，此變導閥的開度。壓差大時導閥開度大，控制室通過C管的下泄水量增大，主控制室壓力下降，主閥開度增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。本產品利用水力自力控制，不需要其他裝置和能源，保養簡便，廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

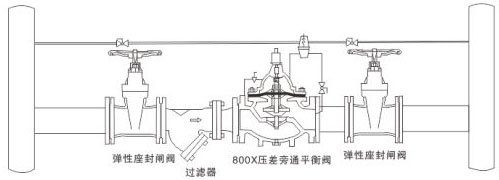

800X壓差旁通平衡閥安裝示意圖

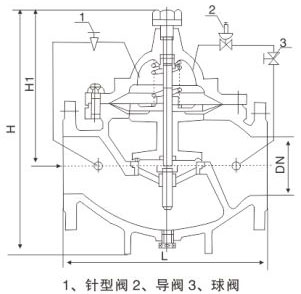

800X壓差旁通平衡閥主要連接外形尺寸
